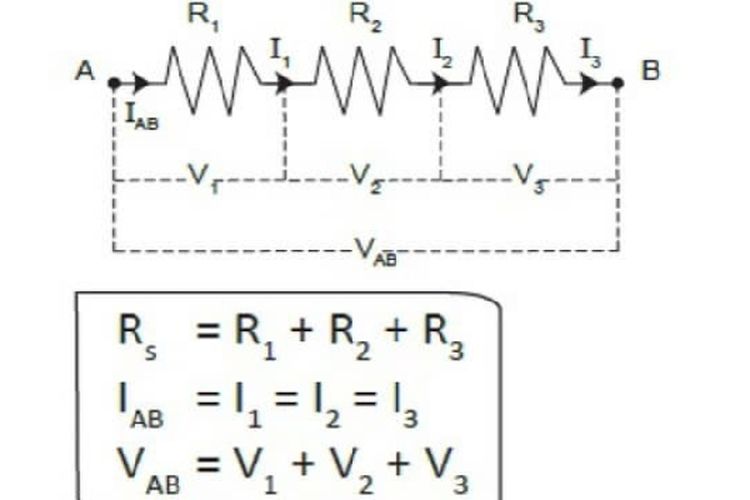

Soal dan kunci jawaban IPA kelas 9 halaman 223 yang tersedia berikut ini membahas materi Rangkaian Hambatan Seri dan Paralel.
Pembahasan tersebut berdasarkan buku IPA kelas 9 semester 1 untuk jenjang pendidikan SMP MTs yang perlu dipahami siswa.
Orangtua atau wali bisa memanfaatkan kunci jawaban di bawah ini agar dapat membantu proses belajar Anda.
Dengan demikian, peserta didik dapat menggunakan kunci jawaban tersebut sebagai referensi dan koreksi semua jawabannya.
Referensi Kunci Jawaban IPA Kelas 9 Halaman 223 – Aliran Listrik Rangkaian Hambatan Seri dan Paralel
Pembahasan soal dan kunci jawaban IPA kelas 9 halaman 223 bisa Anda simak sebagai berikut.
Ayo, Kita Selesaikan
Perhatikan Gambar 5.16! (Di Buku)
Jika R1 = 3 Ω, R2 = 6 Ω, R3 = 2 Ω, dan I3 = 3 A, hitung:
- Hambatan total rangkaian
Kunci Jawaban:
Rangkaian pada gambar adalah rangkaian campuran.
Untuk menghitung hambatan total, maka perlu di hitung hambatan paralel (Rp) dari R1 dan R2, kemudian Rp di seri dengan R3.
Baca Juga: Penjelasan Jawaban Menurut Anda Mengapa Kepemimpinan Strategik Itu Diperlukan?
1/Rp = 1/R1 + 1/R2
1/Rp = 1/3 + 1/6
1/Rp = 2/6 + 1/6
1/Rp = 3/6
Rp = 6/3 = 2 Ω
Hambatan pengganti atau Rs:
Rs = Rp + R3
Rs = 2 Ω + 2 Ω
Rs = 4 Ω
Jadi hambatan pengganti rangkaian tersebut adalah 4 Ω.
- Tegangan total (VAB)
Kunci Jawaban:
Diketahui:
R = 4 Ω
I = I3 = 3 A
Berapa tegangan total (VAB)?
VAB = I x R
VAB = 3 A x 4 Ω
VAB = 12 Volt.
- Arus listrik yang mengalir pada R1
Kunci Jawaban:
Diketahui:
VAB = 12 Volt
V3 = I3 x R3 = 3 A x 2 Ω = 6 volt
Berapa I1?
– Mencari V1
Vtotal = Vparalel + V3
Vparalel = VAB – V3
Vparalel = 12 volt – 6 Volt
Vparalel = 6 Volt
Vparalel = V1 = 6 Volt
– Mencari I1
V1 = I1 x R1
I1 = V1 : R1
I1 = 6 Volt : 3 Ω
I1 = 2 A
Jadi arus pada R1 adalah 2 A.
- Arus listrik yang mengalir pada R2
Kunci Jawaban:
Diketahui:
V1 = V2 = Vparalel = 6 Volt
Berapa I2?
V2 = I2 x R2
I2 = V2 : R2
I2 = 6 Volt : 6 Ω
I2 = 1 A
Jadi arus pada R2 adalah 1 A.
